Description

• Convertisseur broadcast ultra polyvalent capable d’assurer jusqu’à 1089 conversions en SD, HD et Ultra HD en temps réel.
• Faible latence de 67 ms pour la projection live (écrans LED, concerts, événements sportifs) avec une synchronisation image/action naturelle.
• Connectique complète pour les environnements pro : 12G-SDI, Quad SDI, HDMI 2.0a (entrée, sortie et boucle), audio XLR, AES/EBU et entrées HiFi grand public.
• Outils de production intégrés : arrêt sur image (mémoire interne et freeze live), génération de référence, modèles de test vidéo et tonalités de test audio, contrôle à distance via Ethernet.

Teranex AV s’inscrit dans la lignée des convertisseurs Teranex conçus pour  » absorber  » les imprévus de format et de standard qui font le quotidien des régies, des plateaux, des cars et des installations fixes. Sa force est de combiner des algorithmes de traitement d’image Teranex avec une architecture orientée production en temps réel : conversions up/down/cross, conversions de standards, et gestion des données essentielles (timecode, sous-titrage, auxiliaires) sans perturber le flux. Résultat : une passerelle fiable entre sources hétérogènes, écrans, mélangeurs, enregistreurs et chaînes de diffusion.

Le Blackmagic Design Teranex AV s’adresse aux équipes techniques qui doivent garantir une compatibilité immédiate entre des sources vidéo variées : caméras live, lecteurs, ordinateurs, retours plateau, équipements plus anciens, ou signaux provenant d’autres zones de diffusion. En concert ou sur un événement, sa latence contenue est un atout majeur pour afficher une caméra sur un mur LED sans sensation de décalage, y compris sur des plans très  » sensibles  » (gros plans mains sur un clavier, percussion, intervenants sur scène).

En broadcast et postproduction, il facilite l’acheminement et la normalisation des signaux, tout en conservant les informations critiques du workflow : timecode, données auxiliaires et audio multicanal. Il devient ainsi un outil de  » sécurisation  » : quand un format inattendu arrive, la conversion s’effectue proprement, avec une vidéo immédiatement exploitable pour la diffusion ou le montage.

Conversions SD, HD et Ultra HD jusqu’à 2160p/60

Teranex AV prend en charge les conversions ascendantes, descendantes, croisées et de standards sur une large plage de formats, jusqu’à 2160p/60. Le traitement d’image inclut la détection et la correction de cadence, ainsi qu’une mise à l’échelle optimisée pour conserver la lisibilité et la stabilité, notamment lors des up-conversions destinées aux grands écrans.

Faible latence et synchronisation de trame

Avec une latence annoncée de 67 millisecondes, le Teranex AV reste adapté aux contraintes du direct : projection IMAG, retours scène, affichage public, ou intégration dans une chaîne de production où chaque image compte. Il dispose également d’une entrée de référence pour la synchronisation de trame intégrée et d’une sortie de référence pour générer la synchronisation, pratique pour stabiliser un système multi-équipements.

Gestion audio avancée : 16 canaux, conversions précises et remappage

Côté audio, l’appareil gère jusqu’à 16 canaux avec des conversions précises et un remappage complet des canaux, ce qui aide à conserver une cohérence entre la vidéo et les configurations audio typiques du broadcast (stéréo, multilingue, stems, ambiances). Les entrées XLR permettent deux canaux analogiques symétriques ou quatre canaux AES/EBU, tandis que les connecteurs HiFi grand public offrent une entrée 2 canaux depuis des sources comme un ordinateur portable.

Outils intégrés : arrêt sur image, diathèque, tests et contrôle réseau

Teranex AV intègre une mémoire d’arrêt sur image et une fonction de freeze en direct, utile pour figer un signal, sécuriser une transition ou gérer un incident en live. Il propose aussi un générateur de modèles de test vidéo avec tonalités de test pour les vérifications audio, et une interface Gigabit Ethernet pour le contrôle à distance. Enfin, des supports métalliques à l’arrière permettent de mieux protéger câbles et connecteurs lors des installations en rack et des déplacements.

Caractéristiques techniques

• Convertisseur standard
• Pour 1089 conversions standard différentes en qualité broadcast
• Conversions ascendante, descendante, croisée et standard pour tous les formats jusqu’à 2160p/60
• Latence extrêmement faible de seulement 67 millisecondes
• Mémoire d’arrêt sur image interne et fonction d’arrêt sur image en direct
• Inclut toutes les données supplémentaires telles que le code temporel et les sous-titres
• Générateur de modèles de test vidéo intégré avec tonalités de test pour les vérifications sonores audio

• Connecteurs HDMI 2.0a
• Entrée, sortie et boucle 12G-SDI
• Connexions 12G-SDI et Quad SDI utilisables simultanément

• Entrées XLR pour deux canaux audio analogiques symétriques ou quatre canaux AES/EBU
• Connecteurs HiFi grand public pour une entrée audio à deux canaux à partir d’appareils tels que des ordinateurs portables et des iPods
• Conversions audio précises à 16 canaux et remappage complet des canaux audio

• Entrée de référence pour la fonction de synchronisation de trame intégrée
• Sortie de référence pour la génération de synchronisation
• Interface Gigabit Ethernet pour le contrôle à distance
• Cage fibre pour un module SDI fibre compatible SMPTE en option

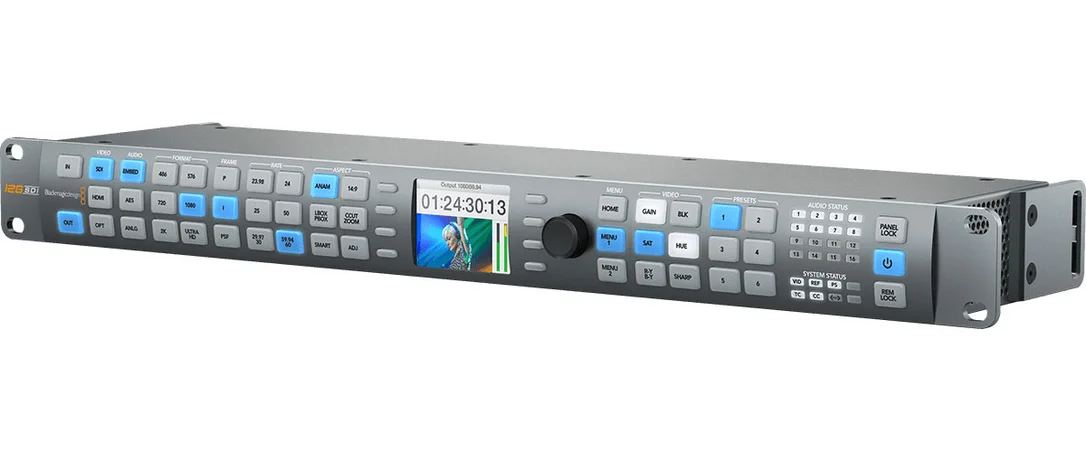

• Le panneau avant Teranex classique facilite l’intégration et l’utilisation pour les utilisateurs Teranex

• Alimentation : prise IEC C14 (câble de raccordement secteur non fourni) 100 – 240 V / 50 – 60 Hz
• Consommation électrique : 42 W

• Dimensions : 482 x 44 x 125 mm (rack 19 pouces, 1U)
• Poids : 2 kg
