Description

• Régie de production Ultra HD tout-en-un : 8 entrées 12G-SDI synchronisées avec conversion intégrée, Multi View en SDI et HDMI, et jusqu’à 10 sorties AUX pour gérer retours et diffusions.
• Streaming + enregistrement intégrés : diffusion RTMP, double sortie webcam via USB-C, enregistrement en MP4 H.264 (HD) ou HEVC H.265 (Ultra HD) sur SSD M.2 optionnel ou support USB-C.
• Outils broadcast avancés : 4 chroma keyers, 2 DVE, SuperSource, 2 lecteurs médias fill/key et 16 fenêtres routables pour composer un Multi View sur mesure.
• Audio et contrôle pro : MADI 32/64 canaux, mixeur 58 canaux avec EQ 6 bandes et dynamiques, contrôle caméra compatible Blackmagic Design et gestion tally.

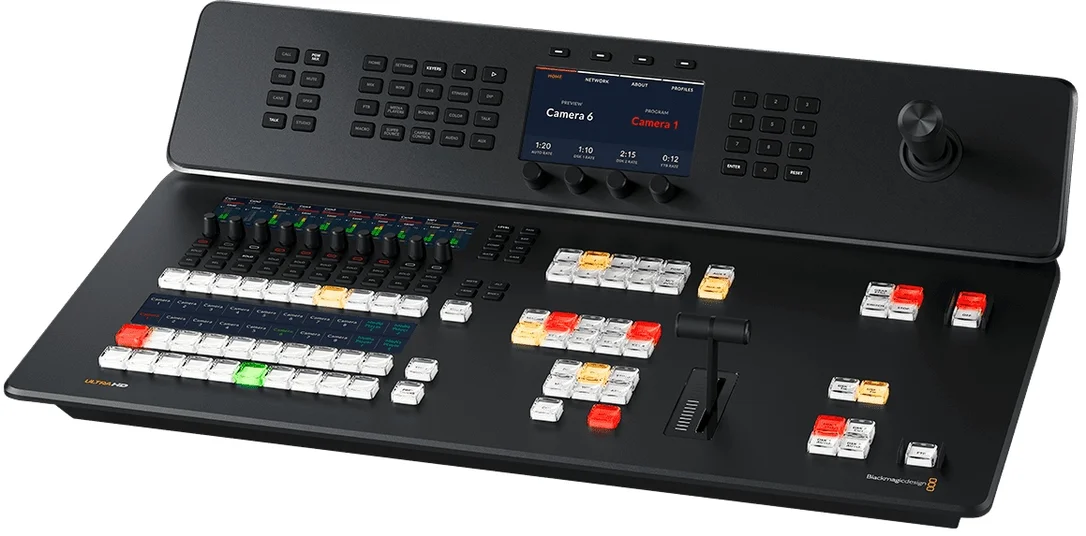

Dans la continuité des régies ATEM orientées production live, l’ATEM Television Studio 4K8 réunit dans un seul châssis un panneau de contrôle, un switcher 12G-SDI et une infrastructure pensée pour les flux modernes. Là où les modèles HD se concentraient sur des workflows 1080, cette version étend la chaîne complète à l’Ultra HD jusqu’en 2160p60 et adopte l’encodage HEVC H.265 pour produire des masters 4K plus efficaces en stockage et en transfert. Son commutateur Ethernet 10G à 4 ports et ses fonctions d’enregistrement et de streaming intégrées renforcent une logique « plug and produce » pour les équipes qui doivent livrer vite, proprement, et de façon répétable.

Ce mélangeur vidéo broadcast s’adresse aux régies mobiles, plateaux corporate, lieux de culte, événements, e-sport, captations scéniques et studios hybrides qui veulent une vraie réalisation multi-caméra, avec diffusion et enregistrement simultanés. Les 10 sorties AUX simplifient la gestion des murs LED, retours présentateurs, clean feeds, enregistreurs et liaisons internes, tandis que la double sortie webcam via USB-C facilite l’intégration avec des plateformes de visioconférence ou des postes de production à distance.

8 entrées 12G-SDI avec synchronisation et conversion : moins de contraintes en tournage

Chaque entrée SDI est conçue pour « absorber » les variations de formats et de fréquences grâce à la synchronisation et aux convertisseurs intégrés. Résultat : un câblage SDI homogène, une mise en route accélérée et des transitions plus sereines, même quand les sources ne sont pas parfaitement alignées au départ. Le Multi View, disponible en 12G-SDI et en HDMI 2.0, donne une supervision claire du programme, de la prévisualisation, des entrées, des keyers et des compositions.

Streaming RTMP et enregistrement interne : un flux de travail direct vers la diffusion

L’ATEM Television Studio 4K8 intègre un moteur de streaming RTMP via Ethernet (ou via partage Internet en USB-C) et l’enregistrement en parallèle. Vous pouvez capturer en HD en H.264 ou en Ultra HD en HEVC H.265, au format MP4, sur un support USB-C ou sur SSD M.2 interne (option). Les deux ports USB-C peuvent aussi fonctionner en sortie webcam pour des usages de conférence, d’enseignement ou de contribution distante.

Habillages, incrustation et composition : du plateau « propre » au rendu TV

Avec 4 incrustateurs chroma avancés, 2 DVE, un Stinger, SuperSource et 2 lecteurs médias fill/key, la régie couvre les besoins de génériques, lower-thirds, habillages, incrustations fond vert et mises en page multi-sources. La logique de couches et la flexibilité des fenêtres routables permettent de construire une réalisation « broadcast » sans multiplier les équipements externes.

Audio MADI et mixage 58 canaux : une régie vidéo qui tient aussi l’audio

Le mixeur audio 58 canaux intègre EQ paramétrique 6 bandes et traitements dynamiques (gate, compresseur, limiteur), avec modes On/Off et Audio Follow Video. L’I/O MADI 32/64 canaux et l’audio embarqué SDI facilitent l’intégration d’une console, d’un stagebox ou d’une infrastructure audio existante, tout en gardant un contrôle fin et centralisé.

Réseau, contrôle et tally : pensé pour le travail en équipe

Le commutateur Ethernet 10G à 4 ports simplifie l’architecture réseau (contrôle logiciel, panneaux, flux de travail collaboratifs). La compatibilité RS-422, le mix-minus, la prise en charge du réseau d’ordres et les options tally via GPI/Tally s’intègrent naturellement à des environnements live. Le contrôle caméra compatible Blackmagic Design complète l’ensemble pour piloter paramètres d’image et déclencher l’enregistrement depuis la régie.

Caractéristiques techniques

• Entrées vidéo SDI : 8
• Sorties vidéo SDI : 12 (dont 10 sorties AUX SDI, 1 sortie programme SDI)
• Débits SDI : 1.5G, 3G, 6G, 12G
• Sorties vidéo HDMI : 1
• Nombre de Multi View : 1 x 12G-SDI, 1 x HDMI 2.0
• Commutation automatique SDI : détection 1.5G-SDI, 3G-SDI niveau A/B, 6G-SDI, 12G-SDI

• Entrées audio totales : 2 x XLR analogique symétrique, 1 x BNC MADI 32 canaux, 2 x RCA stéréo, 1 x réseau d’ordres XLR 5 broches
• Sorties audio totales : 4 x jack 1/4 pouce analogique, 1 x BNC MADI 64 canaux (jusqu’à 50 actifs), 1 x réseau d’ordres XLR 5 broches
• Entrées audio SDI : 4 canaux intégrés sur toutes les entrées SDI
• Sorties audio SDI : 16 canaux assignables

• Connexions timecode : 1 x entrée BNC, 1 x sortie BNC
• Générateur de timecode interne : oui
• Entrée de référence : 1 x entrée BNC, 1 x sortie BNC, Tri-Sync ou Black Burst
• Synchronisation des entrées vidéo : sur les 8 entrées
• Convertisseurs de format et de fréquence : sur les 8 entrées

• Sortie webcam : 2 x USB-C, 720p ou 1080p PGM
• Interface ordinateur : 2 x USB-C USB 3.0 pour enregistrement externe, sortie webcam, contrôle logiciel, mises à jour et connexion au mélangeur

• Ethernet : 4 x RJ45 avec commutateur réseau, 10/100/1000/10G BASE-T
• Contrôle à distance : RJ12 avec RS-422
• Connexion panneau de contrôle : Ethernet (direct ou via réseau)
• Réseau d’ordres : RJ45 pour systèmes tiers
• Sortie tally : via interface GPI and Tally (en option) sur Ethernet

• Normes SD : aucune
• Entrées vidéo HD : 720p50/59.94/60, 1080i50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60
• Entrées vidéo Ultra HD : 2160p23.98/24/25/29.97/30/50/59.94/60
• Conformité SDI : SMPTE 292M, 296M, 424M, 425M niveau A et B, 2081-1, 2081-10, 2082-1, 2082-10
• Echantillonnage vidéo : 4:2:2
• Précision des couleurs : 10 bits
• Espace colorimétrique : Rec 709
• Retard de traitement : moins de 10 lignes si genlocké et au même format
• Down-conversion : 1 x Multi View

• Nombre de rangées Mix Effects : 1
• Points de croisement directs : 10 (20 avec Shift)
• Type de boutons : voyants LED tricolores, libellés 6 rangées, 24 caracteres sur LCD
• Prévisualisation des transitions : 1
• Bus de sélection des sources : 1
• Boutons macro dédiés : 10 plus 10 avec Shift
• Boutons types de transition : 5, durée ajustable via menu LCD
• Boutons d’incrustation : 8, sélecteurs DSK : 6
• Levier de transition : 1, joystick 3 axes : 1
• Boutons d’enregistrement : 2, boutons Stream : 2, Fade To Black : 1
• Ecrans LCD système : 1, pavé numérique : 1
• Fenêtres routables : 16, libellés sources sur fenêtres : oui
• Tally : rouge programme, vert prévisualisation
• Prise en charge du réseau d’ordres : oui, mix-minus : oui
• Incrustateurs en amont : 4, en aval : 2, chroma avancés : 4
• SuperSource : 1, DVEs : 2
• Incrustateurs linéaires/luminance : 7, stinger/DVE : 1 stinger, 1 DVE
• Nombre total de couches : 8
• Générateurs de motifs : 7, générateurs de couleurs : 2

• Streaming direct : via Ethernet ou USB-C (partage Internet) en RTMP
• Enregistrement : sur M.2 interne en option ou support externe via USB-C
• Vidéo enregistrée HD : MP4 H.264 au paramètre de qualité de streaming, norme vidéo HD ATEM, audio AAC
• Vidéo enregistrée Ultra HD : HEVC H.265 au paramètre de qualité de streaming, norme Ultra HD ATEM, audio AAC
• Formats supports : ExFAT, APFS ou HFS+

• Multi View : via SDI et HDMI configurables en 16, 13, 10, 7 ou 4 vues
• Sources monitorables : programme, prévisualisation, entrées, lecteurs médias, DSK, SuperSource, clean feed avec libellés et indicateurs audio optionnels
• Norme vidéo du Multi View : HD ou Ultra HD
• Résolution d’écran minimale : 1366 x 768

• Lecteurs médias : 2, canaux fill et key pour chaque lecteur
• Bibliothèque d’images fixes : 20 (PNG, TGA, BMP, GIF, JPEG, TIFF)
• Bibliothèque de clips : 2 x jusqu’en 2160p60
• Longueurs max de clips : 720p : 720 images, 1080p : 360 images, UHD 2160 : 90 images
• Formats vidéo médias : séquence TGA
• Formats audio médias : WAV, MP3, AIFF

• Mixeur audio : 58 canaux, modes On/Off/Audio Follow Video
• Métriques : mesure niveaux et crêtes, gain principal
• Traitements : EQ paramétrique 6 bandes, expanseur, gate, compresseur, limiteur

• Avec la plupart des caméras Blackmagic Design : contrôle focus, iris, zoom (objectifs compatibles), gain, balance des blancs, teinte, obturateur, filtre ND, correcteur colorimétrique, tally et start/stop enregistrement

• Panneau ATEM Software Control inclus pour Mac 12.0 Monterey, Mac 13.0 Ventura ou version plus récente, et Windows 10/11
• Mises à jour : via USB ou Ethernet (utilitaire ATEM Setup)
• Systèmes d’exploitation : Mac 14.0 Sonoma, Mac 15.0 Sequoia ou version ultérieure; Windows 10 et 11

• Alimentation : 1 x AC 100-240 interne 50/60 Hz (prise CEI C14) et 1 x entrée DC XLR 12 V 4 broches pour alimentation externe ou batterie
• Consommation : 120 W
• Installation physique : montage sur ou dans un bureau

• Température d’utilisation : 0 a 40 degres C (32 a 104 degres F)
• Température de stockage : -20 a 60 degres C (-4 a 140 degres F)
• Humidité relative : 0 a 90 pour cent sans condensation

• ATEM Television Studio 4K8
• Pack de bienvenue avec QR code pour téléchargement du logiciel
