Description

• Permet de positionner et tracer avec précision les points de perçage pour coquilles, déclencheur, contre-partie et évent de décompression
• Repères visuels (lignes noires et repères de couleur) pour faciliter le centrage du fût et le marquage des tirants
• Zone millimétrée pratique pour placer proprement le déclencheur et son opposé
• Compatible avec les fûts de 6 à 16 pouces (pour les diamètres plus grands, utiliser le gabarit LO26)

Ce gabarit s’inscrit dans la logique des outils de traçage utilisés en lutherie et en custom batterie : fiabiliser les mesures, répéter des entraxes identiques et limiter les erreurs avant une opération irréversible. Dans la gamme, il couvre les diamètres courants de 6 à 16 pouces, tandis que le gabarit LO26 prend le relais pour les fûts plus grands.

Ce gabarit de perçage s’adresse aux batteurs bricoleurs, techniciens, ateliers de réparation et passionnés de restauration qui souhaitent monter ou remplacer de l’accastillage sans approximation. Idéal pour un projet caisse claire, tom, ou pour toute configuration nécessitant un tracé régulier des tirants, il convient autant aux débutants soigneux (avec prises de mesures rigoureuses) qu’aux utilisateurs expérimentés cherchant un gain de temps et de répétabilité.

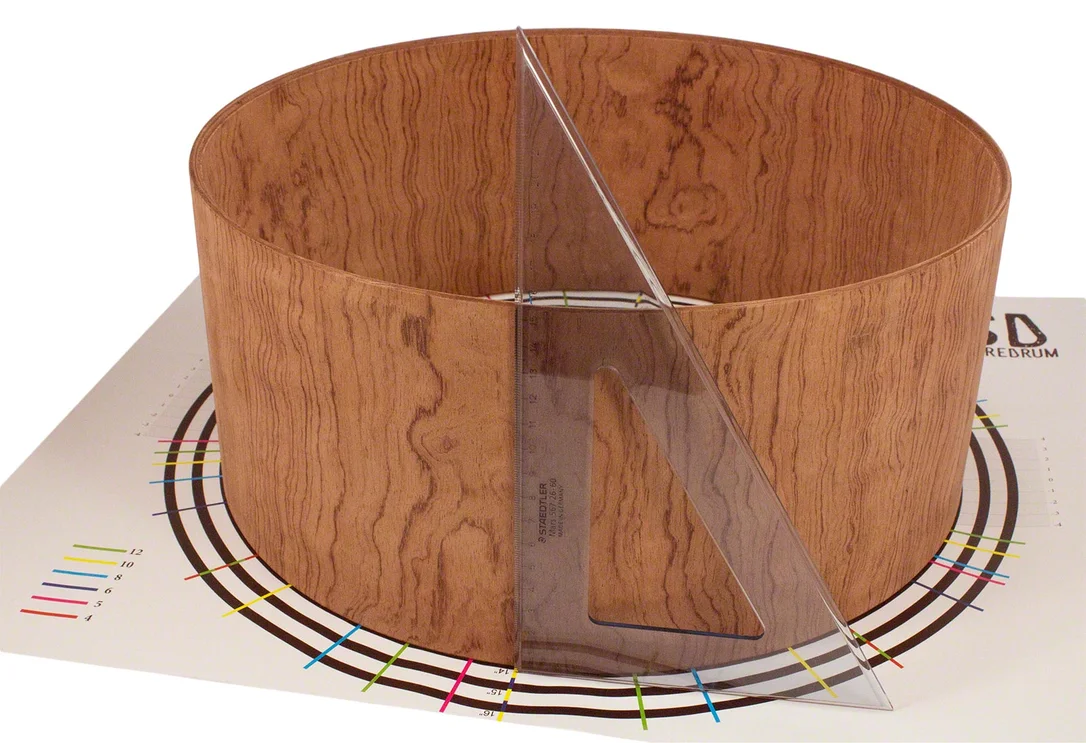

L’utilisation est pensée pour sécuriser chaque étape du marquage : sur une surface plane et rigide, on place le gabarit puis le fût sur la taille correspondante. Le tracé noir doit légèrement dépasser, ce qui aide à vérifier que le fût est correctement centré. Une fois le fût maintenu parfaitement immobile, il suffit de tracer des lignes droites au crayon à papier, à l’aide d’une équerre d’écolier ou d’une équerre combinée, en se calant sur chaque repère de couleur selon le nombre de tirants souhaité.

La zone millimétrée permet ensuite de repérer l’emplacement du déclencheur, et sur la partie opposée, celui de la contre-partie. Pour contrôler la justesse, on retourne le fût et on aligne les tracés avec les lignes de couleur, puis on vérifie la perpendicularité à l’équerre. Une fois les verticales tracées, on mesure l’emplacement des coquilles et autres pièces, puis on reproduit cette mesure sur toutes les lignes de tirants pour garantir une implantation homogène.

Même s’il ne modifie pas le son directement, un traçage précis contribue à une batterie plus cohérente : des coquilles alignées et des perçages correctement placés favorisent une tension régulière des tirants, une meilleure stabilité d’accordage et une résonance plus naturelle du fût. À l’inverse, un entraxe approximatif ou un perçage mal positionné peut créer des contraintes mécaniques, perturber la mise en tension et, dans certains cas, brider légèrement la projection.

Caractéristiques techniques

• Fûts compatibles : 6 à 16 pouces
• Pour les fûts plus grands : utiliser le gabarit LO26

• Traçage des perçages pour coquilles
• Positionnement du déclencheur et de la contre-partie
• Repérage pour évent de décompression

• Placer le gabarit sur une surface plane, rigide et suffisamment grande
• Placer le fût sur la taille correspondante, vérifier le centrage grâce au tracé noir
• Maintenir le fût : il ne doit absolument pas bouger
• Tracer au crayon des lignes droites avec une équerre à chaque repère de couleur (selon le nombre de tirants)
• Utiliser la zone millimétrée pour placer déclencheur et contre-partie
• Retourner le fût pour vérifier l’alignement avec les lignes de couleur et contrôler la perpendicularité
• Mesurer l’emplacement des pièces (coquilles, etc.) et reporter la mesure sur toutes les lignes

• Avant de percer, vérifier plusieurs fois les tracés
• Utiliser les bons forets (bons diamètres, forets adaptés à la matière du fût)
• Mesurer et vérifier avec précision les dimensions et entraxes des pièces à installer
